自主系统和机器人系统依赖于高带宽，低延迟传感器数据来感知和导航世界。实时决策采用多种传感方式的输入，包括摄像头，雷达，罩，麦克风和超声传感器。这些数据中的大部分都从分布式边缘传感器运输到高速串行链接的集中计算平台，这些数据还携带双向控制和错误信号。
随着感知系统变得越来越复杂，这些串联链接的带宽，数量和复杂性正在迅速增加。随着这种增长，出现了更广泛的潜在故障模式。防止系统故障的相应增加，停机时间和回忆需要将诊断和预防性链接维护视觉系统视觉系统作为一流的架构元素，而不是后次调试工具。本文探讨了为什么串联链接诊断是必不可少的，以及GMSLTM技术内置的诊断能力如何支持强大的可扩展的视觉系统。
为什么连接诊断很重要
在基本层面上，传感器连接连接传感器到电缆上的计算节点。控制数据和有时电源可能共享相同的频道。虽然这种安排像一个简单的管一样逻辑，但现代的多千兆位连接运行接近实际性能限制。
电缆质量，连接器选择，PCB布局，电源输送，EMI，振动耐受性和成本的系统妥协往往会降低边缘。在数据速率高于10Gb/s时，即使是小的降解也可以推动链接向不稳定。在实际部署中，相机和显示器相关的故障已成为移动系统回忆的显著贡献者。这些故障，无论是由于硬件缺陷，边缘信号完整性，配置错误或软件交互，都很难诊断而没有对链接行为的可见性。
没有诊断，系统会看到症状，而不是原因。
系统生命周期内的诊断
- 在 系统设计和集成工程师需要详细的可见性来隔离黑屏幕和间歇性通信故障等问题。对链接稳定性，配置状态和区块级健康的洞察力缩短了调试周期并加速了集成。
- 在 结尾线生产需要快速，可重复的通过/失败测试来验证电缆，连接器和组装质量，并在部署前捕获边缘单元。
- 在 运行时间诊断服务于两个主要的目标：预测和最小化问题，并在出现问题时实现准确的系统响应。区分过渡性干扰与持续故障允许平台根据确切的故障位置和严重性重新尝试，重新配置，优雅地降低或安全地关闭。
- 在 服务诊断日志和历史链接数据帮助技术人员确定根本原因，减少猜测，维修时间和所有权总成本。
基于GMSL系统的诊断能力

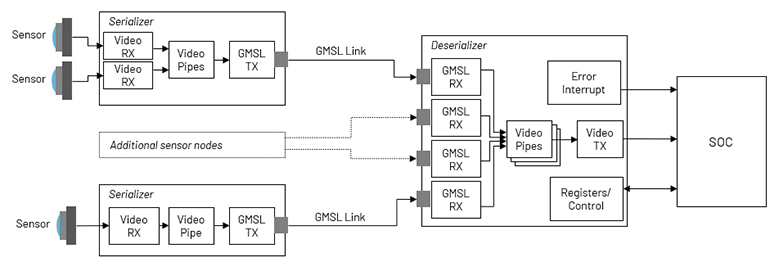

GMSL 技术提供了一个跨层诊断框架，涵盖分层，链接层次和运输数据监测。
图片由ADI制作
在 芯片水平系统集成监测器内部温度，供应电压，内部错误条件和注册完整性。这些指标在影响数据传输之前提供了早期预警的异常操作条件。
链接水平诊断 检测物理频道的健康。错误检测和计数器可估计比特波速率。眼睛打开监视器提供了动，噪音和后等级信号边缘的见解。传送器纠正监测轨道纠正和未纠正的错误，暴露后FEC故障出现之前的链接退化趋势。非运行时间边缘测试故意压力传输幅度以量化制造或服务期间的强度。
在数据层上， 视频运输诊断 验证流的完整性和稳定性。CRC机制在框架，线路或区域级别检测到损坏的内容。计时和稳定监测识别出传感器配置错误，计时问题或上游故障造成的偏差。支持生态系统标准进一步实现系统级验证工作流程。
通过应用界面，这些诊断将从物理层构成多层的安全网。
诊断和功能安全
在汽车环境中，ISO 26262定义了汽车安全完整性水平 (ASIL)，许多感知系统都要求ASILB通过ASILD在系统层面遵守。
现代GMSL设备在组件级别上符合ASILB标准，需要识别和报告功能区块中的故障情况。通过硬件中断和详细的状态登记器出现错误，使得高级软件能够适当地响应。
这种诊断细度至关重要。通过精确的故障定位，系统可以重新训练链接，调用冗余，重置管道，降低功能或转向安全状态。没有它，平台被迫进入过于保守的响应或更糟糕的是，沉默故障模式。
软件使诊断可操作
诊断只有软件能够访问，解释和根据信息采取行动时才有用。
低级驱动程序将大型注册表集抽象成有意义的事件，计数器和状态标志，如链接锁过渡，纠正恐怖门或视频CRC不匹配。GMSLGUI工具允许工程师在开发过程中探索诊断行为，并在完整的系统集成之前评估模块。在堆上升，诊断数据集成到中间件框架和标准化诊断服务中，使应用层中的自主性堆能够实现知情的系统层次响应。
一套软件策略确保诊断可见性从物理层流向决策逻辑。
建立具有弹性感知系统
随着感知驱动系统的复杂性扩大，连接连接可靠性和诊断可见性成为安全和成本效益的核心。视觉连接故障已经对召回和运营成本产生了显著的贡献，强调了全面可观测性的必要性。GMSL诊断提供了整个系统生命周期中检测，定位和响应问题的基础。
结合功能软件架构和强大的软件集成，这些诊断使得不仅在实验室中，而且在部署，规模和时间中仍然可靠的感知平台
