产品介绍
伟立 FA05-1000P 为FA05系列悬挂式全伺服注塑机械手，采用单段手臂和XYZ三轴伺服驱动，完成注塑成型工件的取出与移送。
型号规格参数
| 手臂型式 | 单段 |
|---|---|
| 适用注塑机 | 160–420T |
| 上下有效行程 | 1000mm |
| 前后最大行程 | 1000mm |
| 单臂前后有效行程 | 850mm（115–1000） |
| 横行有效行程 | 1600mm |
| 姿势角度 | 90° |
| 最大荷重（含治具） | 5kg |
| 最小取出时间 | 2.0s |
| 驱动方式 | XYZ三轴AC伺服马达 |
| 工作气压 | 0.5–0.8MPa |
| 空气消耗量 | 1.0NL/cycle，吸板耗气另计 |
| 电源 | 单相AC220V±10%，10A，50/60Hz |
| 最大净重（约） | 335kg |
| 尺寸图代号 / A | 1790mm |
| 尺寸图代号 / B | 2230mm |
| 尺寸图代号 / C | 1600mm |
| 尺寸图代号 / D | 320mm |
| 尺寸图代号 / E | 310mm |
| 尺寸图代号 / F | 1000mm |
| 尺寸图代号 / G | 180mm |
| 尺寸图代号 / H | 320mm |
| 尺寸图代号 / I | 1295mm |
| 尺寸图代号 / K | 不适用 |
| 尺寸图代号 / L | 1000mm |
| 尺寸图代号 / M | 885mm |
| 尺寸图代号 / N | 115mm |
| 尺寸图代号 / O | 不适用 |
| 尺寸图代号 / P | 不适用 |
| 尺寸图代号 / Q | 不适用 |
产品特点及说明
每使用一组吸板需额外消耗1.2t NL空气，t为单循环中吸板打开时间（秒）。参数选择FA05-1000P单臂型号，未混用1000PR双臂或1300行程版本。尺寸代号对应下方官网尺寸图；官网说明规格和外观可能因改良而变更。

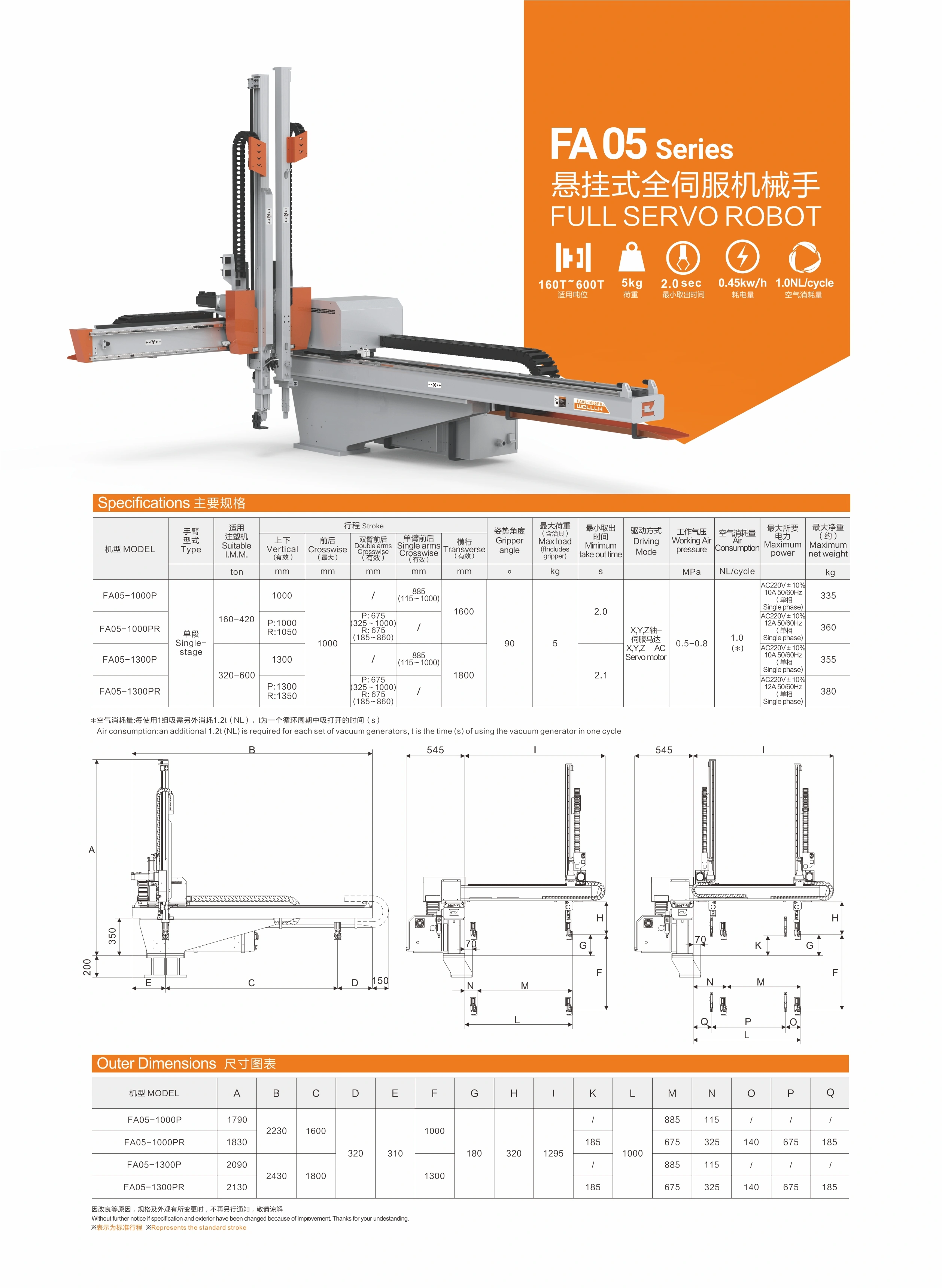

产品图片与技术资料
